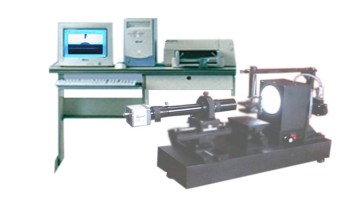

HGA - E описание продуктов
аппаратный состав измерительного угла контакта:
ведущий прибор для измерения угла соприкосновения
вычислительная машина с угломер соприкосновения
принтер с угломер контакта
программный состав измерительного угла контакта:
запустить систему WinXP
продукты случайно распределены на КД - ПЗУ, как правило, включают следующее:
драйвер карт изображений;
Приложение для определения угла контакта;
Руководство по эксплуатации контрольно - измерительного прибора.
технический показатель
разрешающая способность теста: 0,01 град
точность испытания: 0,1 град
оптическая система:
1) изображение: цифровые камеры и объективы микроскопа с непрерывным умножением;
2) источник света: монохроматический источник холодного света светодиода, более четкое разграничение края капли в изображении;
(3) показатель: наиболее быстрая съемка 58 кадров / с, усиление микроскопа в 0,7 - 4,5 раза подряд (видеоусиление изображения: 20 - 200 раз), разрешение на формирование изображения X656 495.
4, тест метод: капли жидкости (метод статической капли), способ поворота и падения (динамический угол контакта, можно измерить угол вперед, угол назад, угол качения), способ сбора динамического сбора в реальном масштабе времени. и представил расчет энергии на поверхности твердого тела.
5, способ получения изображения: одиночная съемка, непрерывный интервал съемки (медленное воспроизведение), непрерывная съемка (Быстрое сохранение)
6, угол контакта: 0 < тета < 180°
7. габарит узла: 560 х 200 х 360 мм
Contact Angle meter products said
Contact Angle meter hardware:
Contact Angle tester host one
With suitable computer a contact Angle measurement instrument
With suitable printer a contact Angle measurement instrument
Contact Angle measuring instrument of software:
WinXP system running environment
Products in the random distribution of CD, generally includes the following contents:
Graphics card driver;
Contact Angle meter application;
Contact Angle meter operating guidelines.
Contact Angle measurement instrument
1. Test resolution: 0.01 °
2. The test accuracy: 0.1 °
3, optical system:
(1) imaging, digital cameras and continuous variable x microscope lens;
(2) light source: adjustable brightness monochromatic light LED backlight source, the image edge of droplet distinguish more clearly;
(3) indicators: 58 frames per second, fastest microscope magnification of 0.7 to 0.7 times the continuous variable times (video image magnification: 20 ~ 200 times), the imaging resolution 656 x495.
4, test methods: droplet (static drop method), turn left (dynamic contact Angle, measured Angle and back Angle, roll Angle), sampling method for the dynamic real time.And provides the calculation of solid surface energy.
5, take a methods: single shot, continuous shooting interval (slow), continuous shooting (quick save)
6, contact Angle test range: 0 < theta < 180 °
7. The host appearance size: 560 * 200 * 360 mm
