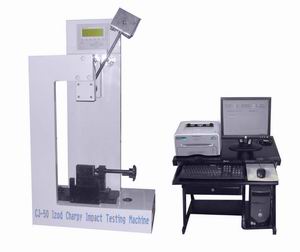

машина для испытания на ударный удар
I) представление продукции
для определения ударной прочности инженерных пластмасс, стеклопласта, керамики, литья камня, пластмассовых электрических приборов, изоляционных материалов, пластиковых труб и других неметаллических материалов. Это экспериментальное оборудование в химической промышленности, научно - исследовательских учреждениях, колледжах, институтах контроля качества, лабораториях заводов - изготовителей и т.д.
Ii) особенности игры:
показ компьютера марки 1, автоматическое вычисление для сохранения печати.
2 цифровое измерение показывает, что работа на разрыв, ударная прочность, угол упреждения, угол подъема, вычисление среднего значения группы образцов, а потери энергии автоматически корректируются.
3 мкм также может автоматически анализировать и обрабатывать экспериментальные данные, хранить их и распечатывать отчеты испытаний.
Iii) соответствие стандартам:
соответствие стандарту:
испытание ударного маятника GB / T3808 - 2002
GB / T 1043 - 2008 "жесткий пластиковый простой брикет ударный метод;
GB / T 1843 - 2008, пластмассовый метод испытания на удар консольной балка;
ISO 179: 2010 Plastics - Determination of Charpy impact properties;
ISO 180: 2000 Plastics - Determination of Izod impact strength;
GB / T 18743 - 2002 "метод испытания термопластичных труб на ударный удар (т.е.
GB / T 21189 - 2007 пластмассовый простенок, консольный балка и испытание на растяжение ударный маятниковый
удовлетворяются также требованиям стандартов GB / T2611 ASTM D256 - 06, GB / T2611 и JB / T8761.
Iv) технические параметры:
простая балка:
скорость удара: 2.9m / s, 3.8m / s;
2. энергия маятника: 1J, 2J, 4J, 5J, 7.5J, 15J, 25J, 50J
расстояние между центром маятника и Центром образца: 221 мм 380 мм
угол подъема маятника: 160°
5. расстояние между опорными губками: 40 мм, 60 мм, 70 мм, 95 мм
6. радиус закругления опорного ножа: R = 1 мм
7, угол захвата ударного ножа: 30°
радиус круга ударного ножа: R = 2mm
9. размер образца, шаг опоры (мм)
удар консольной балки:
1, скорость удара: 3.5m / s;
2, маятниковый молот энергии: 1J, 2.75J, 5.5J, 11J, 22J;
угол подъема маятника: 160°;
расстояние между центром маятника и ударным лезвием: 322мм
5, ударная режущая кромка до плоскости губцы: 22 мм
радиус закругления ножа: R = 0.8 мм
microcomputer simply supported beam and cantilever beam impact testing machine
A product introduction
Combination of simply supported beam and cantilever beam impact testing machine is used to measure engineering plastics, glass fiber reinforced plastic, ceramic, cast stone, plastic electric appliances, insulation materials, plastic pipe material such as the impact strength of nonmetal materials.Is the chemical industry, scientific research units, colleges and universities, quality inspection departments, manufacturers of laboratory and other units testing equipment
Two simply supported beam and cantilever beam impact testing machine features:
1 has a pointer type, digital display, microcomputer control type three kind of model selection
2 digital display using circular grating Angle measuring technology, with high precision, good stability and large measurement range etc, digital measurement show that thrust power, impact strength, elevation, Angle, calculating the average of a batch of sample, the energy loss of automatic correction.
3 microcomputer control type can also automatically analysis the test data, store, print test reports.
Conform to the standard:
Meet ISO179, 180, GB/T1043, 1843, ASTM D256, JB8762, JB8761, ISO9854, GB18743 standard requirements, etc.
Four simply supported beam and cantilever beam impact testing machine technical parameters:
Beam:
1, impact speed: 2.9 m/s, 3.8 m/s.
2, the pendulum energy: 1, 2, 4, 5 j j j j.
7.5 J, 15, 25, 50 J J J
3, the pendulum center to the sample center distance: 221 mm and 380 mm
4, pendulum Angle: 160 °
5, jaw bearing spacing: 40 mm, 60 mm, 70 mm and 95 mm
6, support the blade radius: R = 1 mm
7, impact Angle of blade: 30 °
8, impact blade radius: R = 2 mm
9, the types of sample size, bearing spacing (mm)
1, impact speed: 3.5 m/s;
2, pendulum energy: 1, 2.75, 5.5 J J J, J, J,
3, pendulum Angle: 160 °;
4, impact pendulum center to edge distance: 322 mm
5, impact on the blade to jaw plane distance: 22 mm
6, the blade radius: R = 0.8 mm
display simply supported beam and cantilever beam impact testing machine
Combination of simply supported beam and cantilever beam impact testing machine is mainly used for determination of plastic, hard plastic, rubber, glass fiber, glass fiber, film, composite plastic pipe material, glass ceramics, tile, stone material, friction material, etc
Impact toughness test.
Simply supported beam with a,
Conform to the standard:
GB/T1043 hard plastic beam impact method
ISO 179 plastic, hard material is the determination of impact strength
ISO 9854 fluid conveying plastic pipe material, beam pendulum impact strength test
Main performance:
Impact energy: 5 J, 7.5 J, 15, 25, 50 J J J (choose a hammer)
Impact speed: 3.8 m/s
Pendulum early elevation: 160 °
Jaw offset: 40 mm, 60 mm, 70 mm and 95 mm
Jaw rounded corners: R1 = 1 mm
Dividing value: 0.5%
Sample type, size, support from the following table (GB/T 1043-93)
Sample type
The length of the C
The width of the b
The thickness of the d
Second, the cantilever beam
Conform to the standard:
GB/T 1843-96 plastic cantilever beam impact test method
ISO 180-1993 plastic cantilever beam with the determination of impact strength
GB/T 1043, GB/T 18743, ASTM D256, JB, JB 8762 8762
The ISO 9854 standard, etc
Of the machine
Testing machine for the pendulum, and by the pendulum, sample bearing indicating device, energy and the body of main components, such as instruction sample absorbed impact energy in the process of destruction.
Features:
The equipment for dial structure, the operation is simple, convenient, reliable performance impact test machine
Main performance:
Impact energy: 2.75, 5.5 J, J, J and J (choose a hammer)
Impact speed: 3.5 m/s
Pendulum early elevation: 150 °
Dividing value: 0.1%
Impact blade radius: R 0.8 + / - 0.2 mm
Method name, sample type, gap type and size as follows in table 2
Method names
Sample type
Gap type
Gap at the bottom of the radius of rN
The rest of the gap at the bottom of the width of bN
1843/1 GB u
