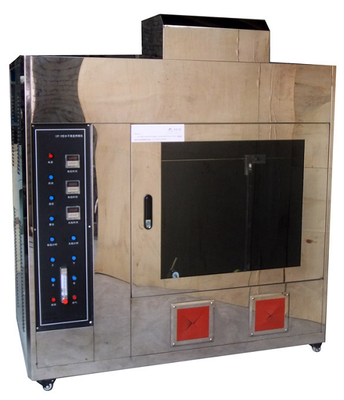

CZF - 5 вертикальная горелка
Обзор продукта:
прибор для определения вертикального горения CZF - 5 был разработан в соответствии со стандартами ANSI / UL94, IEC 60950 - 1, IEC 695 - 2 - 2, GB / T2408 - 2008 и полностью отвечает техническим требованиям национального стандарта GB / T2408. в одном и том же приборе можно проводить испытания двух методов горизонтального и вертикального горения пластмасс.
оборудование предписывает образцам, расположенным в лаборатории в горизонтальном и вертикальном направлении, зажечь небольшой источник пламени, определить скорость горения образца, время горения пламени и пламени.
Сфера применения и критерии
Национальные стандарты проектирования: GB - T2408 - 2008 "испытание характеристик горения пластмасс - горизонтальные и вертикальные стандарты" UL94 - 2006, GB / T 5455, GB / T13488, GB / T5169, IEC 60695 - 11 - 3, IEC 60695 - 11 - 4, IEC 60950 - 1, IEC 695 - 2 - 2
условия работы CZF - 5
температура окружающей среды - 10°C - 30°C
относительная влажность ≤ 85%
напряжение и мощность электроснабжения: 220 V ± 10% 50 HZ мощность 150 вт
технические параметры
горелки: выходная лампа с внутренним диаметром 9,5 мм + 0,3 мм с одним газом и внутренним диаметром 9,5 мм ± 0,5 мм.
У Бенсона есть гайка кондиционера воздуха, используемая для регулирования высоты синего пламени.
3. время автоматического зажигания лампы: произвольное.
угол наклона при испытании горелки: 0 - 45 °может регулироваться, может быть закреплен и переключен на 5 °c / д от 0 до 45 °c.
высота пламени: от 20 мм + 2 мм до 100 мм + 10 мм можно регулировать.
Эта лампа быстро перемещается через двигатель к нижней части образца. после того, как пламя кончилось, свет вернулся автоматически.
7. время горения лампы: 0 - 999.9S + 0.1s можно настраивать, интервал устанавливается произвольно, пламя регулируемо 20 - 175мм.
8. время пламени: 0 - 999.9S + 0.1s может быть отрегулировано, автоматическая регистрация приборов, ручная приостановка.
9. время горения: 0 - 999.9S + 0.1s может быть отрегулировано, прибор регистрируется автоматически, а ручная приостановка.
экспериментальные газовые источники используют 98% метана, газа или сжиженного нефтяного газа
регулируемый поток метана 105 мл / мин - 1000мл / мин.
на газопроводе установлен электронный переключатель, в конце испытания газовыключатель на закрытой панели отключает источник газа. лампа Бенсона автоматически гаснет.
корпус камеры сгорания: 0,75 м3, черный фон, фоновая освещенность ≤ 20Lux
14. путь вверх и вниз по модулю больше 300мм и выше. фасон горизонтальный и вертикальный сервомотор приводит регулирование расстояния от пламени.
на верхней части испытательного бака имеется вытяжной вентилятор, который в конце испытания может выводить токсичные вещества.
автоматическое управление экспериментальным процессом и независимое просачивание воздуха.
The czf-5 horizontal vertical combustion tester
I. product description:
The czf-5 horizontal vertical combustion meter is developed according to standard ANSI/UL94, IEC60950-1, iec 695-2-2, GB/t2408-2008, and fully meets the technical requirements of GB/T2408 of the national standard.
The two methods can be used in the same instrument for the horizontal combustion and vertical combustion.
The device specifies that the pattern of the sample is ignited with a small flame source in the experimental chamber, and the combustion speed of the pattern is measured with flame burning and no flame burning time.
Scope and standard of application
Design national standard: GB- t2408-2008 "testing of the performance of plastic combustion - horizontal and vertical methods: ul94-2006, gb-t 5455, GB- T13488, GB- T5169, iec 60695-11-3, iec 60695-11-4, iec 6095-1, iec 695-2-2
The working conditions of czf-5 horizontal vertical combustion tester
1. Ambient temperature: - 10 ℃ ~ 30 ℃
2. Relative humidity: less than or equal to 85%
3. Power supply voltage and power: 220V plus or minus 10% 50HZ power 150W
Technical parameters
Burner: inner diameter 9.5 mm + 0.3 mm Φ single gas and Φ 9.5 mm + / - 0.5 mm inner diameter Bunsen burner.
2. The lamp has air adjusting nut to adjust the blue flame height.
3. Automatic ignition time of Bunsen burner: arbitrary setting.
4. The burner test Angle: 0 ~ 45 ° adjustable, can be between 0 ~ 45 ° every 5 ° fixed and switch back and forth.
5. Flame height: 20mm+2mm to 100mm+10mm adjustable.
6. The lamp moves quickly to the low end of the style.
The lamp will be returned automatically after the flame is finished.
7. The flame time of the Bunsen lamp: 0 ~ 999.9S+0.1 S adjustable, arbitrary setting in the interval, the flame adjustment of 20 ~ 175mm can be adjusted.
8. Residual flame time: 0 ~ 999.9S+0.1 S adjustable, automatic instrument recording, manual suspension.
9. After-burning time: 0 ~ 999.9S+0.1 S adjustable, automatic instrument recording, manual suspension.
10. The test air source USES 98% methane, gas or liquefied petroleum gas
11. Methane flow 105ml/min-1000ml/min can be adjusted.
12. There are electronic switches on the gas pipeline, and the gas switch on the closing panel is closed.
The lights go out automatically.
13. Combustion chamber: 0.75 cubic meter, background black, background illumination is less than 20Lux
14. The travel of the style frame is above 300mm.
Both the style and the vertical have servo motor to drive the distance between adjustment and flame.
15. The top of the test box is equipped with a fan and the test is finished, and the toxic substances can be discharged.
16. Automatic control and independent drawing of the test process.
