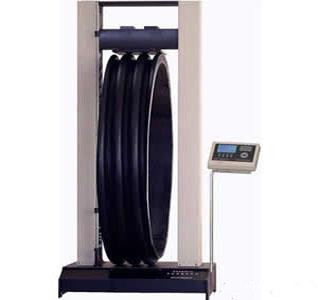

XGW электронная машина для испытания на кольцевую жесткость
I) представление продукции
машина для испытания кольцевой жесткости широко используется для определения жесткости термопластичных труб и стеклопластиков с поперечным сечением кольцевого сечения, в соответствии с Пэ двойной рукой сильфона, наматывания труб и различных стандартов труб, является идеальным контрольно - измерительным прибором научно - исследовательских институтов, Отдела контроля качества и производителей труб.
две особенности
1 могут быть завершены испытания на растяжение, сжатие, изгиб, растяжение при разрыве, жесткость кольца трубы, гибкость кольца, плоская плоская, сварной шов и так далее.
2 нажатие клавиш для регулирования скорости, испытательная сила сдвига числа показывает, что имеет пиковое поддержание, нарушение автоматической остановки, переток, перегрузка функции автоматической защиты
3 оснащен устройством для деформации внутреннего диаметра, можно точно измерить деформацию внутренней части световой стенки и гофрированной трубы
Iii) соответствие стандарту
GB / T 9647 - 2015 определение жесткости кольца термопластичных труб
GB / T 18477 - 2011 гофрированные трубы из твердого поливинилхлорида
GB / T 16800 - 2008 сточные трубы
система трубопроводов с полиэтиленовыми стенками
CJ / T165 - 2002 "трубы для труб из обмотанных конструкций полиэтилена высокой плотности"
JC / T 838 - 1998 стеклянное волокно
требования стандартов GB / T16491, GB / T5836 ISO9697, ISO 9969, ASTM D 2412 и т.д.
Iv) Основные технические параметры:
максимальная нагрузка: 10kn 20kn 30kn 50kn 100kn
точность измерений ± 1%.
3 диапазон скоростей; 1 мм / мин - 200мм / мин,
4. точность скорости ± 2%.
точность измерения перемещений ± 1%
разрешение перемещения: 0. 1 мм.
7 эффективное компрессионное пространство; 0 - - 1000mm 0 - - 150mm 0 - - 2000mm 0 - 3000mm. (подбирать)
эффективный пролет: 8000 мм.
XGH electronic ring stiffness tester
A product introduction
Ring stiffness testing machine is widely applied in a circular cross section of the determination of thermoplastic pipe and glass steel ring stiffness, meet arms bellows, winding pipe and all kinds of PE pipe standard requirements, is the scientific research institutes, quality inspection departments and tubing manufacturers the ideal testing instrument.
Two characteristics
1. Test of tensile force, compression, bending, breaking elongation, ring stiffness of pipe, ring flexibility, flat and weld tensile, etc.
The number of key speed adjustment and test force displacement shows that it has the peak maintenance, the failure of automatic stop, overflow and overload automatic protection function
Equipped with inner diameter deformation device, it can accurately measure the deformation of the inner diameter of the tube and bellows
Three standard
GB/T 9647-2015 determination of the ring stiffness of thermoplastic tubing
GB/T 18477-2011 buried drainage with hard polyvinyl chloride double wall corrugated pipe
GB/T 16800-2008 drainage core layer foamed hard polyvinyl chloride tubing
GB/T1947 embedded polyethylene wall pipe system
CJ/t165-2002 "high density polyethylene wrapped wall pipe"
JC/T 838-1998 fiberglass winding enhanced thermosetting resin sand pressure tube
GB/T16491, GB/T5836 ISO9697, ISO 9969, ASTM D 2412, etc
4 main technical parameters:
1 maximum load: 10kN 20kN 30kN 50kN 100KN
2. Measurement accuracy;
Plus or minus 1%.
3 speed range;
1 mm/min - 200 mm/min,
4 speed accuracy;
Plus or minus 2%.
5. Accuracy of displacement measurement;
Plus or minus 1%
6 displacement resolution;
0.1 mm.
7. Effective compression space;
0--1000mm 0--1500mm 0--2000mm 0-3000mm.
(optional)
Effective span: 800mm. (optional)
