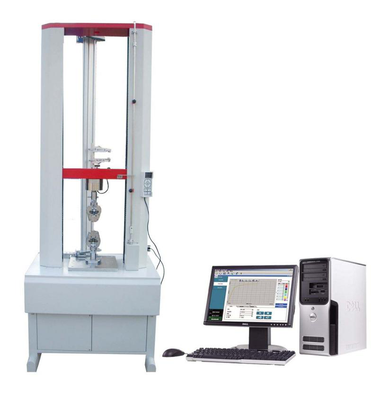

WDW электронная универсальная машина

WDW электронная универсальная машина

описание продукта

Эта серия испытательных машин для определения механических свойств различных термореактивности, термопластичных пластмасс модуль растяжения при изгибе, модуль сжатия, предел текучести, прочность на растяжение, прочность на разрыв, удлинение при разрыве, напряжение сжатия, деформация сжатия, сдвиг, вскрыши, разрыв, разрыв, пробивание и т.д.   Для инженерных пластмасс, увеличение нейлона, модифицированной пластмассы, пластиковых профилей, пластиковых труб, пластиковых листов и пленки промышленности материалов анализа и тестирования.

особенности продукта:

сверхжесткая конструкция

рама драконовых дверей имеет очень высокую жесткость, более широкий диапазон управления скоростью, запечатанный вертикальный вал кронштейн, сверхжесткая, бесщелевой шарикоподшипник, высокая точность, стабильность хорошо.

2, три скорости замкнутое управление

можно проводить три способа полного замкнутого Управления по напряжению, деформации и перемещению; испытание может быть запрограммировано по частям вышеописанного способа управления и может быть бесшовно Переключено между способами управления; принята современная система управления сервоприводом без обслуживания с замкнутым обменом, высокая точность, высокая надежность; импортируемые редукторы и шариковый винт повышают точность и стабильность управления.

3, интеллектуальная цифровая технология управления

для импорта датчиков высокой нагрузки, собирающий раздел использует кусочно - линейную коррекцию, чтобы обеспечить высокую точность и высокую стабильность части измерения нагрузки.   использование оригинального интеллектуального, цифрового дизайна датчиков, избавившись от традиционных методов сбора и передачи, значительно повышает точность отбора и стабильность датчиков;   Точно.

4, высокоскоростной процессор

использование встроенных высокоскоростных процессоров DSP не только значительно повысило скорость отбора проб в системе, но и повысило точность системного контроля и время реагирования.

5, тензометрическая система

с большой деформационной вытяжкой, двусторонний следящий, сильный, может точно измерять деформацию образца в межлинейном интервале образца, чтобы получить более точные данные о деформации при изгибе, деформации при разрыве и напряжении при X%;

6, iPad беспроводное управление

Хост может обмениваться данными с внешними встроенными системами в соответствии с различными режимами работы, такими, как последовательный порт, WIFI и Bluetooth.   через яблоко

компания iPad 2 осуществляет дистанционное наблюдение и контроль с высокой степенью надежности и безопасности.

7, модульное проектирование

концепция проектирования на основе критериев тестирования, богатый модуль тестирования программного обеспечения, содержит в основном все существующие методы тестирования, и может быть добавлен новый стандартный модуль в соответствии с потребностями пользователей, с использованием функциональных расширений, адаптированных к особым потребностям большего числа клиентов, не являющихся объектом.

8, мощный программный функция

скорость напряжения, скорость изменения напряжения, скорость перемещения, постоянная нагрузка, постоянная деформация и другие способы управления, запрограммировано осуществлять ступенчатое управление и может быть бесшовное переключение;

практическая обратная нулевая функция, посредством регулирования положения бимсов, разумная и эффективная ликвидация первоначального напряжения образца, позволяет получить более точные результаты испытаний.

имеет многонациональное языковое обеспечение на китайском, английском, французском, немецком (для экспорта) и интернационализацию программного обеспечения;

обеспечивает различные кривые напряжения - деформации, нагрузки - перемещения, деформации - времени, перемещения - времени, конфигурации системы координат и другие функции;

встроенное программное обеспечение для анализа и сравнения данных, экспериментальные данные, отчеты о испытаниях, экспортированные в Excel или Web - сайт.   Предоставление вспомогательных средств анализа для разработки и разработки продукции пользователя;

диагностирование и модернизация с использованием сетевых технологий могут быть усовершенствованы в режиме онлайн бесплатно через Интернет.

соответствие стандартам

GB / T16491, GB 13022, GB 13022, GB / T 1040, GB / T 1040, GB / T 1041, GB / 8804, GB / T 18997.1, GB / T2791, GB / T 9341, GB / T328.8, GB / T 9647, GB / T 15788, GB / T 17200, GB / T 17200, GB / T 19806, GB / T 528 - 1998, GB / T / 528 - 1998, GB / T / T 1039, ISO7500 - 1, ISO7500 - 1, ISO 7500 - 1, ISO5893, ISO5893, AST5893, ATM 6393, 638, ASDM 638, ISD 9697, ISD 697, ISO 1209, ISO 9969, ISO 527 ASTM D 2412 ASTM D 638

GB / T 9647 - 2015 определение жесткости кольца термопластичных труб

GB / T 18477.1-2011 - гофрированные трубы с двойными стенками

GB T 18477.2-2011 подземный отвод твердых поливинилхлоридных (ПВХ - у) конструкционных стен

GB / T 18477.3-2009 система трубопроводов с твердым поливиниловым покрытием (ПВХ - U) для подземных вод

GB / T 16800 - 2008GB T 16800 - 2008 сточные трубы ПВХ - U

GB / T 19471.1-2004 пластмассовая система трубопроводов жесткий поливинилхлорид (ПВХ - U) трубы эластичные уплотнительные манжеты сальник угловое уплотнение

GB / T19471.2-2004 GB / T 19471.2-2004 пластмассовая система трубопроводов жесткий поливинилхлорид

CJ / T 165 - 2002 Высокоплотный полиэтилен

JC / T 838 - 1998 стеклянное волокно

требования стандартов GB / T5836

технические параметры

модель

WDW - 20 / 50

WDW - 5 / 10

испытательная сила

20kn / 50kn

5kn / 10kn

класс испытательных машин

уровень 0.1

предел измерения силы испытания

0,01% 100% FS

относительная ошибка показаний

±0,1%

испытательная разрешающая способность

1 / 200000

предел измерения деформации

0,1 - 100% ПС

относительная ошибка деформирования

до 0,1%

разрешающая способность деформации

1 / 200000

широкий измерения большой деформации

1 - 800.00mm

относительная ошибка больших деформаций

до 0,10%

большая деформация

разрешающая способность при больших деформациях

00001 мм

измерение прогиба

15mm

разрешающая способность измерительного прибора прогиба

0.001 мм

точность измерительа прогиба

0.001 мм

относительная ошибка перемещения поперечной балки

до 0,10%

разрешающая способность по перемещению

0.001 мм

диапазон регулирования скорости

0,005 - 5% FS / S

относительная ошибка скорости управления силой

в пределах ±0,1%

диапазон регулирования скорости деформации

0,001 - 5% FS / S

относительная ошибка скорости управления деформацией

скорость < 0,05% FS при заданной величине ± 2%;

если скорость ≥ 0,05% ПС не превышает ± 0,5% от заданной величины

широкий регулирования скорости траверсы

0001 - 500,00 мм / мин

относительная ошибка скорости поперечной балки

скорость < 0,05 мм / мин, установленная в пределах ± 1,0%;

скорость ≥ 0,05 мм / мин, установленная в пределах ± 0,5%;

диапазон управления постоянством, постоянной деформацией, постоянным перемещением

0,01% 100% FS

точность управления постоянным смещением

установленное значение ≥ 10% FS ± 0,1% от установленного значения;

Установить значение < 10% FS при заданной величине ± 1%;

эффективная испытательная ширина

400mm

ход растяжения

900mm

питание

220VAC - 15% от 220VAC + 10% 50Hz 1kVA

размер узла

750mm × 480mm × 1920mm

700mm * 470mm * 1850mm

вес главной машины

около 260 кг

около 240kg

四、技術(shù)參數(shù)

WDW Electronic Universal Testing Machine

I. Product Description

This series of testing machines are used to measure the mechanical properties of thermosetting and thermoplastic plastics, such as tensile modulus, flexural modulus, compressive modulus, yield strength, tensile strength, fracture strength, elongation at break, compressive stress, compressive strain, shear, peeling, bracing, tearing and penetration. It is suitable for material analysis and inspection in engineering plastics, reinforced nylon, modified plastics, plastic profiles, plastic pipes, plastic sheets and film industries.

2. Product characteristics:

1. Super-high Rigid Structures

Gantry-type ultra-high rigidity frame structure, wide speed control range, sealed vertical shaft bracket, super rigidity, no clearance ball bearing, high accuracy, good stability.

2. Three kinds of speed closed-loop control

It can complete closed-loop control mode of stress, strain and displacement; test can be programmed according to the above control mode, and the control mode can be seamlessly switched; advanced closed-loop AC servo maintenance-free control system is adopted with high precision and reliability; imported reducer and ball screw improve control accuracy and stability.

3. Intelligent Digital Measurement and Control Technology

The imported high-quality load sensor and the piecewise linear correction method are used in the acquisition part to ensure the high accuracy and stability of the load detection part. Sensors adopt original intelligent and digital design, and get rid of traditional acquisition and transmission mode, which greatly improves the sampling accuracy and stability of sensors. Sensor recognition technology is used to automatically identify the installation status, sensor properties and sensor coefficients of sensors; no software is needed for sensor change; no site calibration is needed for Sensor damage and replacement. Accurate.

4. High Speed Processor

The high-speed processor with built-in DSP not only greatly improves the sampling rate of the system, but also improves the control accuracy and response time of the system.

5. Strain measurement system

Equipped with large deformation extensometer, it has good two-way follow-up and strong follow-up. It can accurately measure the deformation of the sample within the distance between the standard lines of the sample, so as to obtain more accurate yield strain, fracture strain and stress at X% and other data. Small deformation extensometer and deflection extensometer can be selected to measure precisely 0.1um, which can accurately measure the tensile elastic modulus and flexural elastic modulus.

6. Wireless Control of the iPad

The host can exchange data with the external embedded system in various modes, such as serial port, WIFI, Bluetooth and so on, according to different working conditions. Through apples

The company's iPad 2 remote monitoring and control, with high reliability and safety.

7. Modular Design

The design concept of testing standard as the basic module of the experiment, abundant software testing module, basically contains all the current testing methods, and can add new standard modules according to user needs, with the expansion of utilizing functions, to meet the special needs of more non-standard customers.

8. Powerful Software Functions

The stress rate, strain rate, displacement speed, constant load and constant strain are controlled by programming and can be switched seamlessly.

The practical zero-return function can eliminate the initial stress of the specimen reasonably and effectively by adjusting the position of the cross beam, so as to obtain more accurate test results.

With the support of Chinese, English, French, German (for export) and other languages, software internationalization can be realized.

Many functions such as stress-strain curve, load-displacement curve, strain-time curve, displacement-time curve and coordinate system configuration are provided.

Embedded data analysis and comparison software, test data, test reports exported to Excel or web page functions. It provides an assistant analysis means for user product development.

The diagnosis and upgrade can be realized by network technology, and can be updated and upgraded online free of charge at any time through the network.

III. Compliance with Standards

GB/T16491, GB 13022, GB/T 13022, GB/T 1040, GB/T 1041, GB/T 1041, GB/T 8804, GB/T 18997.1, GB/T 18997.1, GB/T2791, GB/T 9341, GB/T328.8, GB/GB/T 9647, GB/T 9647, GB/T 15788, GB/T 17200, GB/GB/T 19806, GB/T 19806, GB/T 528-1998, GB/T 528-1998, GB/T 1039, ISO7500-1, ISO5893, ISO5893, ASTM D638, ASTM D638, ASTM D 695, ASTMD 695, ASTMD 790, ISO 790, ISO 9697, ISO 609696ISO 527 ASTM D 2412 ASTM D 638

Measurement of Ring Stiffness of Thermoplastic Pipes GB/T 9647-2015

GB/T 18477.1-2011 Hard polyvinyl chloride (PVC-U) structural wall piping system for underground drainage Part 1 Double-wall corrugated pipes

GB T 18477.2-2011 Hard polyvinyl chloride (PVC-U) structural wall piping systems for buried drainage Part 2 Reinforced pipes

GB/T 18477.3-2009 Hard polyvinyl chloride (PVC-U) structural wall piping systems for buried drainage Part 3: Double-layer axial hollow wall pipes

Core foamed rigid polyvinyl chloride (PVC-U) pipes for drainage

GB/T 19471.1-2004 Test Method for Deflection Sealing of Elastic Seal Ring Socket Joint of Hard Polyvinyl Chloride (PVC-U) Pipe in Plastic Pipeline System

Test Method for Negative Pressure Sealing of Rigid Polyvinyl Chloride (PVC-U) Pipe Elastic Seal Ring Socket Joint in Plastic Pipeline System GB/T19471.2-2004 GB/T 19471.2-2004

CJ/T 165-2002 High Density Polyethylene Winding Wall Structural Pipe

JC/T 838-1998 Glass filament wound reinforced thermosetting resin sandwich pressure pipe

Regulations of GB/T5836 and other standards

IV. TECHNOLOGICAL PARAMETERS

Model

WDW-20/50

WDW-5/10

Testing force

20kN/50KN

5KN/10kN

Test Machine Level

Level 0.1

Measurement range of test force

0.01%-100% FS

Relative error of test force indication

+ 0.1%

Experimental resolving power

1/200000

Deformation measurement range

0.1-100% FS

Relative error of deformation indication

Less than (+0.1%)

Deformation resolution

1/200000

Large Deformation Measurement Range

1-800.00mm

large deformation
